انواع فلوت کارتن و تاثیر آن بر انتخاب کاغذ فلوتینگ

مقاومت و عملکرد یک کارتن تنها بستگی به ضخامت یا تعداد لایه‌های آن ند ارد؛ بخش مهمی از استحکام ورق کارتن به ساختار لایه موج‌دار میانی یا همان فلوت مربوط می‌شود. نوع فلوت انتخاب شده می‌تواند روی میزان تحمل فشار، ضربه‌گیری و کاربرد نهایی بسته‌بندی تاثیر بگذارد. به همین دلیل، شناخت انواع فلوت کارتن و ویژگی‌های هرکدام، نقش مهمی در انتخاب ورق کارتن مناسب دارد. در این مقاله، انواع فلوت‌های رایج را بررسی می‌کنیم و توضیح می‌دهیم انتخاب کاغذ فلوتینگ مناسب چگونه می‌تواند به بهبود عملکرد بسته‌بندی کمک کند.

فلوت کارتن چیست؟

فلوت (Flute) به لایه موج‌دار میان کارتن گفته می‌شود. ماده اولیه این لایه، کاغذی است به نام «کاغذ فلوتینگ» که در اصل صاف است و به صورت رول وارد خط تولید می‌شود. این کاغذ در دستگاه کروگیتور از میان غلتک‌های گرم و شیاردار عبور می‌کند و به شکل موج درمی‌آید. لایه موج‌دار حاصل، همان فلوت است که با چسب میان دو لایه کاغذ صاف قرار می‌گیرد و کارتن موج‌دار را می‌سازد.

شکل موج‌ها بی‌دلیل نیست. هر موج مانند یک طاق کوچک عمل می‌کند و فشار عمودی را میان خود تقسیم می‌کند. فضای خالی میان موج‌ها هم هنگام برخورد، بخشی از انرژی ضربه را جذب می‌کند و از رسیدن آن به کالا جلوگیری می‌کند.

ساختار و لایه های کارتن

ساده‌ترین نوع کارتن موج‌دار، سه لایه است. در این ساختار، یک لایه موج‌دار (فلوت) میان دو لایه کاغذ صاف قرار می‌گیرد: لایه بیرونی که روی کارتن دیده می‌شود و لایه درونی که در تماس با کالاست. لایه بیرونی سطح چاپ و ظاهر کارتن را می‌سازد و هر دو لایه، مقاومت کارتن در برابر پارگی و سایش را تامین می‌کنند.

کاغذ مصرفی برای این لایه‌های صاف بسته به کاربرد و بودجه متفاوت است. کاغذهای سوپر تست لاینر و تست لاینر و لاینر که عموما از کاغذ بازیافتی تولید می‌شوند و گزینه‌های اقتصادی‌تری هستند که سوپر تست‌لاینر از نظر مقاومت بهتر از تست لاینر و لاینر است. معمولا لایه بیرونی را از کاغذ مرغوب‌تری انتخاب می‌کنند، چون چاپ و ظاهر کارتن به آن بستگی دارد.

در کارتن پنج‌لایه، سه لایه صاف و دو لایه موج‌دار به صورت یک در میان روی هم قرار می‌گیرند. لایه صاف میانی، دو فلوت را از هم جدا می‌کند. این ساختار تحمل فشار و ضربه را بطور محسوسی بالا می‌برد و برای بارهای سنگین‌تر به کار می‌رود. در هر دو نوع کارتن، لایه‌های صاف سطح کارتن را می‌سازند و فلوت میان آنها فاصله را حفظ می‌کند و استحکام فشاری را تامین می‌کند.

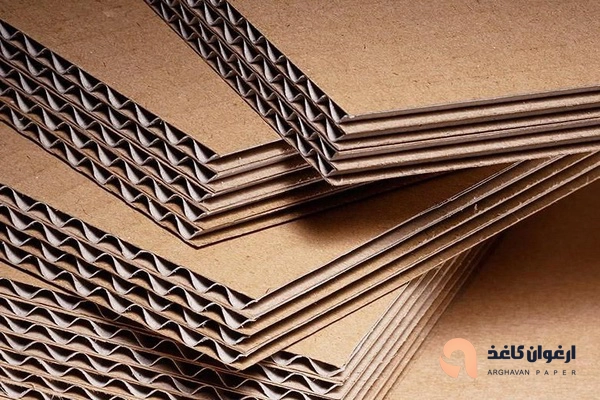

انواع فلوت کارتن

انواع فلوت‌ کارتن در صنعت کارتن‌سازی براساس دو مشخصه هندسی دسته‌بندی می‌شوند: ارتفاع موج و تعداد موج در واحد طول. هر نوع فلوت با یک حرف لاتین شناخته می‌شود و ترکیب این دو مشخصه، رفتار مکانیکی کارتن را تعیین می‌کند. افزایش ارتفاع موج، ظرفیت جذب انرژی ضربه را بالا می‌برد، اما مقاومت فشاری عمودی را کاهش می‌دهد. در مقابل، موج‌های کوتاه‌تر و متراکم‌تر در برابر فشار عمودی پایدارترند و سطح همواری برای چاپ فراهم می‌کنند. انتخاب فلوت در عمل، یافتن نقطه تعادل میان این ویژگی‌ها با توجه به نوع کالا و شرایط حمل و نگهداری است.

فلوت A

فلوت A با ارتفاع موج حدود ۴ تا ۵ میلی‌متر و تعداد کم موج در واحد طول، بلندترین موج در میان فلوت‌های متداول است. حجم هوای محبوس در این موج‌ها، ظرفیت جذب انرژی ضربه را بالا می‌برد و آن را برای بسته‌بندی کالاهای حساس و شکننده مناسب می‌کند. در عوض، مقاومت فشاری عمودی آن محدود است. فاصله زیاد میان قله‌ها هم سبب می‌شود سطح لایه بیرونی در این نقاط فرورفتگی پیدا کند و کیفیت چاپ کاهش یابد. به همین دلیل، کاربرد صنعتی آن نسبت به گذشته کمتر شده و جای خود را عمدتا به فلوت C داده است.

فلوت B

فلوت B با ارتفاع موج ۲ تا ۳ میلی‌متر و تراکم بالای موج، ساختاری فشرده دارد. این شکل از موج‌ها باعث می‌شود وزن میان تعداد بیشتری قله پخش شود و کارتن در برابر له‌شدگی پایدار بماند. سطح هموار آن نیز چاپ یکنواخت‌تری نسبت به فلوت‌های بلندتر ایجاد می‌کند. ظرفیت ضربه‌گیری آن کمتر از A و C است، اما در کاربردهایی که پایداری در چیدمان اهمیت بیشتری دارد، مانند بسته‌بندی کنسرو، نوشیدنی و کالاهای سنگین و چیدمان‌شده روی پالت، انتخاب رایجی است.

فلوت C

ارتفاع موج فلوت C حدود ۳ تا ۴ میلی‌متر است و از نظر ارتفاع، میان فلوت A و B قرار می‌گیرد. این جایگاه میانی، ترکیبی متعادل از ظرفیت جذب ضربه و مقاومت فشاری ایجاد می‌کند و همین تعادل، آن را به پرکاربردترین فلوت در کارتن‌های سه‌لایه عمومی تبدیل کرده است. از بسته‌بندی لوازم خانگی تا قطعات صنعتی سبک و نیمه‌سنگین، دامنه کاربرد گسترده‌ای دارد و در بسیاری از سفارش‌ها، انتخاب اول محسوب می‌شود.

فلوت E

فلوت E با ارتفاع موج کمتر از ۲ میلی‌متر و تراکم بسیار بالا، سطحی همگن و صاف در اختیار می‌گذارد. این ویژگی، چاپ افست و فلکسو با جزئیات دقیق را روی کارتن ممکن می‌کند و برای جعبه‌های فروشگاهی، بسته‌بندی لوازم آرایشی و بهداشتی و هر محصولی که ظاهر بسته‌بندی در آن نقش بازاریابی دارد، مناسب است. ضخامت کم این فلوت، از طرفی صرفه‌جویی در فضای انبار و حمل را به همراه دارد، اما مقاومت فشاری و ضربه‌گیری آن برای بارهای سنگین کافی نیست.

فلوت F

فلوت F که میکروفلوت نیز نامیده می‌شود، کوچک‌ترین موج را در میان فلوت‌های رایج دارد و ارتفاع آن کمتر از یک میلی‌متر است. سطح بسیار صاف این فلوت چاپی دقیق و شفاف، مشابه چاپ روی مقوا، ایجاد می‌کند و در عین حال استحکام بیشتری از مقوا دارد. به همین دلیل در جعبه‌های کوچک و ظاهرمحور، مانند بسته‌بندی عطر، لوازم الکترونیکی کوچک و کالاهای لوکس، جایگزین مناسبی برای مقوا است. در این کاربردها، دقت چاپ و ظرافت بسته‌بندی بر ظرفیت باربری اولویت دارد.

فلوت‌های ترکیبی مثل BC و EB

در کارتن‌های پنج لایه می‌توان برای دو لایه موج‌دار، دو نوع فلوت متفاوت انتخاب کرد تا مزیت‌های هر دو در یک کارتن جمع شود. این ترکیب‌ها با دو حرف نام‌گذاری می‌شوند. ترکیب BC یکی از پرمصرف‌ترین آن‌هاست: مقاومت فشاری فلوت B را با ضربه‌گیری فلوت C همراه می‌کند و برای بارهای سنگین و کالاهایی که در انبار روی هم چیده می‌شوند، انتخاب مطمئنی است. ترکیب EB زمانی به کار می‌رود که علاوه بر استحکام کافی، چاپ باکیفیت روی سطح کارتن هم اهمیت دارد.

مقایسه فلوت‌های A، B، C، E

جدول زیر مشخصات اصلی چهار فلوت رایج را کنار هم نشان می‌دهد. اعداد تقریبی هستند و بسته به استاندارد و تجهیزات کارخانه سازنده اندکی تغییر می‌کنند.

نوع فلوت یکی از عوامل موثر بر عملکرد مکانیکی کارتن است و با توجه به ارتفاع و ساختار موج، می‌تواند بر میزان تحمل فشار عمودی و جذب ضربه تاثیر بگذارد. البته کیفیت کاغذهای بکار رفته در تولید ورق کارتن نیز نقش مهمی در ویژگی‌هایی مانند مقاومت در برابر رطوبت دارد. در ادامه، تاثیر نوع فلوت و عوامل مرتبط با ساختار کارتن بررسی می‌شود:

مقاومت در برابر فشار عمودی

در انبارداری و حمل پالتی، کارتن‌های ردیف پایین وزن کل چیدمان را تحمل می‌کنند. موج‌های کوتاه‌تر و متراکم‌تر در این شرایط پایدارتر می‌مانند، چون بار میان قله‌های بیشتری پخش می‌شود. به همین دلیل فلوت B و C برای چیدمان‌های بلند و سنگین مطمئن‌تر از فلوت A هستند. هرچه ارتفاع انبارش بیشتر یا مدت نگهداری طولانی‌تر باشد، اهمیت این معیار هم بیشتر می‌شود.

مقاومت در برابر ضربه

ظرفیت جذب ضربه با ارتفاع موج رابطه مستقیم دارد. موج بلندتر هنگام برخورد یا سقوط، مسیر تغییر شکل طولانی‌تری دارد و انرژی بیشتری را پیش از رسیدن به کالا مستهلک می‌کند. برای کالاهای حساس و شکننده، ارتفاع فلوت از ظاهر کارتن مهم‌تر است و کارتن پنج‌لایه با فلوت ترکیبی گزینه مطمئن‌تری به شمار می‌رود.

مقاومت در برابر رطوبت

نوع فلوت به‌تنهایی مقاومت کارتن را در برابر رطوبت تعیین نمی‌کند. کاغذ در مجاورت رطوبت بخش قابل توجهی از استحکام خود را از دست می‌دهد و لایه موج‌دار نیز از این قاعده مستثنا نیست. در این زمینه، کیفیت کاغذ فلوتینگ و مواد اولیه آن نقش تعیین‌کننده دارد. اگر کالا در انبار مرطوب نگهداری می‌شود یا در مسیر حمل با نوسان دما روبه‌روست، باید کاغذ با مقاومت بالاتر و کارتن با ضخامت بیشتر انتخاب شود. برای آشنایی با نحوه اثر رطوبت بر ساختار الیاف و روش‌های نگهداری صحیح، مقاله تاثیر رطوبت و شرایط نگهداری بر کیفیت کاغذ فلوتینگ را مطالعه کنید.

انتخاب نوع فلوت براساس کاربرد

انتخاب از میان انواع فلوت کارتن مناسب با بررسی سه معیار آغاز می‌شود: وزن و میزان حساسیت کالا، شرایط انبارش و حمل و نقشی که ظاهر و چاپ بسته‌بندی در فروش محصول دارد. وزن کالا و ارتفاع چیدمان در انبار، میزان فشار عمودی وارد بر کارتن را مشخص می‌کنند. حساسیت کالا و مسیر حمل تعیین می‌کنند ضربه‌گیری تا چه حد لازم است. اگر بسته‌بندی در معرض دید مصرف‌کننده قرار می‌گیرد، کیفیت چاپ هم به معیاری تعیین‌کننده تبدیل می‌شود.

در کالاهای غذایی بسته‌بندی‌شده مانند کنسرو و نوشیدنی، که وزن بالایی دارند و روی پالت چیده می‌شوند، فلوت B یا کارتن پنج‌لایه با ترکیب BC معمول است. لوازم خانگی و محصولات نیمه‌سنگین معمولاً با فلوت C یا ترکیب BC به‌خوبی محافظت می‌شوند. قطعات صنعتی سنگین به کارتن پنج‌لایه و کاغذ فلوتینگ با مقاومت بالا نیاز دارند. در ارسال پستی و فروش اینترنتی، که وزن متوسط و ظاهر منظم هر دو اهمیت دارد، فلوت E یا ترکیب EB انتخاب رایجی است.

نحوه انتخاب کاغذ فلوتینگ مناسب

نوع فلوت تعیین می‌کند موج‌های کارتن چه شکل و ارتفاعی داشته باشند، اما اینکه این موج‌ها زیر فشار تا چه حد دوام بیاورند، به کاغذ فلوتینگ بستگی دارد. دو کارتن با فلوت یکسان ممکن است در عمل رفتار متفاوتی نشان بدهند، چون یکی از کاغذ مقاوم و دیگری از کاغذ ضعیف‌تری ساخته شده است. کیفیت کاغذ فلوتینگ را سه مشخصه تعیین می‌کند: گرماژ، نوع مواد اولیه و مقاومت CMT. شناخت هر یک از این سه، هنگام خرید به شما کمک می‌کند کاغذ متناسب با نیاز بسته‌بندی خود را انتخاب کنید.

گرماژ کاغذ فلوتینگ

گرماژ یا وزن هر متر مربع کاغذ، یکی از عوامل مهم در تعیین مقاومت ورق کارتن است. کاغذهای فلوتینگ با گرماژ بالاتر معمولا از مقدار بیشتری الیاف برخوردارند و توان تحمل فشار بیشتری دارند، اما افزایش گرماژ می‌تواند باعث افزایش وزن نهایی و هزینه تولید کارتن شود. به همین دلیل، انتخاب گرماژ مناسب کاغذ فلوتینگ باید با توجه به نوع محصول، شرایط حمل‌ونقل و میزان مقاومت مورد نیاز انجام شود.

نوع مواد اولیه: نیمه‌شیمیایی یا بازیافتی

کاغذ فلوتینگ از دو دسته مواد اولیه تولید می‌شود. نوع نیمه شیمیایی از الیاف بکر چوب ساخته می‌شود. طول الیاف در آن بیشتر است و در برابر فشار و رطوبت عملکرد بهتری دارد. نوع بازیافتی از کاغذ مصرف شده تولید می‌شود و ارزان‌تر است و در هر چرخه بازیافت، الیاف کوتاه‌تر و مقاومت کاغذ کمتر می‌شود.

برای بارهای سبک تا متوسط، کاغذ بازیافتی باکیفیت معمولا پاسخگوست. در بارهای سنگین یا شرایط نگهداری سخت، کاغذ نیمه شیمیایی اطمینان بیشتری می‌دهد.

مقاومت CMT و نحوه ارزیابی آن

CMT (Corrugating Medium Test) آزمونی است که مقاومت کاغذ فلوتینگ را در برابر له شدن موج‌ها می‌سنجد و معمولا بر حسب نیوتن گزارش می‌شود. هرچه عدد بالاتر باشد، موج‌ها زیر فشار مقاوم‌تر می‌مانند. هنگام خرید، عدد CMT را از برگه مشخصات فنی کاغذ بخوانید و با نیاز واقعی بسته‌بندی مقایسه کنید. دو کاغذ با گرماژ یکسان ممکن است CMT متفاوتی داشته باشند و در عمل رفتار یکسانی نشان ندهند.

اشتباهات رایج در انتخاب انواع فلوت کارتن

یکی از رایج‌ترین اشتباهات در انتخاب فلوت، توجه به قیمت اولیه کارتن است. کاهش هزینه در زمان خرید ممکن است در ظاهر به‌صرفه باشد، اما اگر ساختار کارتن متناسب با نوع محصول و شرایط حمل انتخاب نشده باشد، آسیب‌دیدگی کالا و هزینه‌های ناشی از آن می‌تواند این صرفه‌جویی را کاملا از بین ببرد.

اشتباه دیگر، نادیده گرفتن شرایط نگهداری و محیط استفاده از کارتن است. برای مثال، کارتنی که در محیط خشک عملکرد مناسبی دارد، ممکن است در شرایط رطوبت بالا بخشی از استحکام خود را از دست بدهد. به همین دلیل، انتخاب فلوت باید با توجه به مسیر حمل، شرایط انبارش و نوع محصول انجام شود.

همچنین نباید مقاومت کارتن را فقط بر اساس تعداد لایه‌ها ارزیابی کرد. تعداد لایه‌ها به‌تنهایی تضمین‌کننده استحکام نیست؛ بلکه ترکیب درست نوع فلوت، کیفیت کاغذ و گرماژ آن نقش تعیین‌کننده‌ای در عملکرد نهایی کارتن دارد. در بسیاری از موارد، یک کارتن سه‌لایه با ساختار مناسب می‌تواند عملکرد بهتری از یک کارتن پنج‌لایه با کاغذ ضعیف داشته باشد.

جمع‌بندی

شناخت انواع فلوت کارتن به شما کمک می‌کند بسته‌بندی را متناسب با کالا و شرایط حمل انتخاب کنید. فلوت‌های بلندتر مانند A ضربه‌گیری بهتری دارند، فلوت‌های کوتاه‌تر مانند B و C در برابر فشار عمودی پایدارترند و فلوت‌های E و F برای چاپ باکیفیت مناسب‌ترند. ترکیب‌هایی مثل BC و EB هم در کارتن پنج‌لایه، مزیت دو فلوت را کنار هم جمع می‌کنند.

با این حال، نوع فلوت به‌تنهایی کافی نیست. گرماژ، جنس مواد اولیه و عدد CMT کاغذ فلوتینگ تعیین می‌کنند که کارتن در عمل چقدر دوام بیاورد. پیش از سفارش، وزن کالا، ارتفاع چیدمان در انبار و شرایط رطوبتی را بسنجید و کاغذ و فلوت را با هم انتخاب کنید.
